WORK SUPPORT THREADED BODY :

   Description :

  1. Compact Design
  2. Mainfold Mounted
  3. Wide Operating Pressure Range
  4. Hydraulic Advance
  5. Single acting

   SPECIFICATION CHART :
Model No. J15201 J15202 J15203 J15204
  SUPPORT FORCE @7 MPA   3   3.8   4.5   9.5
  PLUNGER STROKE-S (MM)   6   8   8   10
  PLUNGER RISING FORCE- L(N)   2.8 ~ 4.1   3.6 ~ 5.7   4.7~7.8   5.8~9.7
  PLUNGER RISING FORCE- H(N)   3.8~5.9   4.9 ~ 8   6.2~11   7.9~13.6
  CYLINDER VOLUME (CC)   0.6   0.9   1.3   2
MINIMUM OPERATING PRESSURE(MPA)   2
  MAXIMUM OPERATING PRESSURE(MPA)   7
  WEIGHT IN KG   0.2   0.25   0.35   0.75
  A   65   73   80   80
  B   24   27   32   41
  ØC   26   30   36   45
  D   M26X1.5   M30X1.5   M36X1.5   M45X1.5
  E   55   63.5   67.5   68.5
  F   7   8   9   10
  G   36   42   46   46
  H   8   9   8.5   10
  ØJ   24.6   28.4   34   43
  R   10.7   11.5   13.5   18
  T   9.5   9.5   12.5   11.5
  ØU   10   12   15   16
  V   5   5   5.5   6
  W   8   10   13   14
  X   M6   M8   M10   M10
  ØBA   9.5   11.5   12.5   12.5
  BB   4   4   4   4
  CC   8   10   12   13
  ØCB   24.5   28.5   34.5   43.5
  CC   16~47   17~50   18~48   21~58
  CD   CC-7   CC-7   CC-8   CC-8
  ØCF   PCD-21.4   PCD-23.0   PCD-27.0   PCD-36.0
  ØCG   2   2   2   21~58
  ØDAXTHICK   Ø12X2   Ø14X2   Ø14X2   Ø20X2

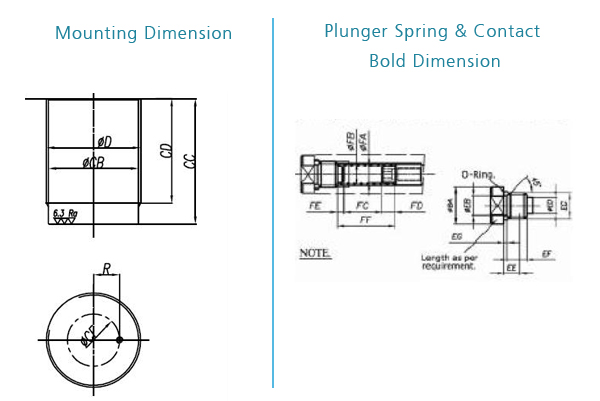

  PAD DIMENSIONS
  ØEB   4.9   6   8.2   10
  EC   M6   M8   M10   M10
  ØED   2.5   5   5   5.5
  EE   9   10   10   10
  EF   6   7   8   7
  EG   2   2   2   2
  O-RING   Ø5X1.5   Ø4X2   Ø8X1.5   Ø8X1.5
  ØFA   2.6   5   5.8   5.8
  ØFB   3.6   6   8.5   8.5
  FC   11.5   13   10   12
  FD   4   4   8   8
  FE   2   2   2   2
  FF   18   19   20   20
  MOUNTING TORQUE(NM)   31.5   50   63   80

  NOTE :

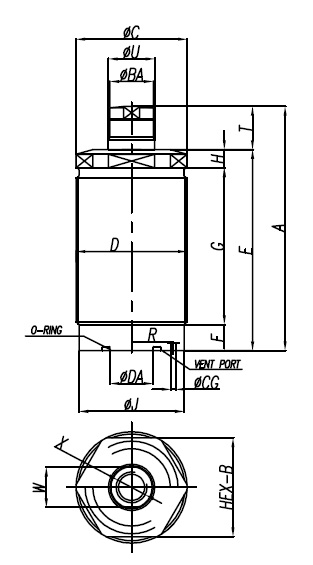

  1. The drawing shows plunger in retracted position
  2. Refer to recommendations for making new contact bolt
  3. Do not exceed recommended torque
  4. Do not exceed working pressure
